合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 不同水油黏度比條件下乳化對3種稠油復(fù)合體系的影響（一）
> 不同因素對黏彈性顆粒驅(qū)油劑界面張力及擴(kuò)張流變參數(shù)的影響（二）
> 氣體富集、雜質(zhì)對固-液界面納米氣泡接觸角的影響——結(jié)果與討論、結(jié)論
> 表面活性劑在口服液體制劑中的應(yīng)用
> 芬蘭Kibron公司超微量天平作用及應(yīng)用領(lǐng)域
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 多種表面活性劑復(fù)配可降低界面張力
> 微重力下二極對非均勻旋轉(zhuǎn)磁場控制半浮區(qū)液橋表面張力對流的數(shù)值研究（上）
> 如何理解“表面張力”這一概念？
> 不同溫度下手性離子液體及二元混合物的密度和表面張力（上）
推薦新聞Info
-
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響（三）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響（二）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響（一）
> 長慶油田隴東地區(qū)的CQZP-1助排劑表/界面張力測量及現(xiàn)場應(yīng)用（三）
> 長慶油田隴東地區(qū)的CQZP-1助排劑表/界面張力測量及現(xiàn)場應(yīng)用（二）
> 長慶油田隴東地區(qū)的CQZP-1助排劑表/界面張力測量及現(xiàn)場應(yīng)用（一）
> 液膜斷裂點(diǎn)與電壓最大值在表面張力測量中的對比研究（二）
> 液膜斷裂點(diǎn)與電壓最大值在表面張力測量中的對比研究（一）
> ?表面張力與表面張力系數(shù)測量：概念、方法與科學(xué)意義
> 微重力下二極對非均勻旋轉(zhuǎn)磁場控制半浮區(qū)液橋表面張力對流的數(shù)值研究（下）
影響鋁粒進(jìn)入鋼液程度排序：渣鋁界面張力>鋼鋁界面張力>鋼渣界面張力
來源：《煉鋼》張 勇，劉 勇，彭集棚，程樹森 瀏覽 1251 次 發(fā)布時間:2024-08-21

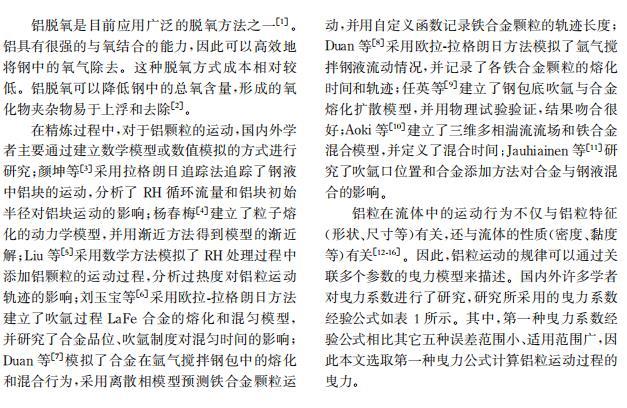

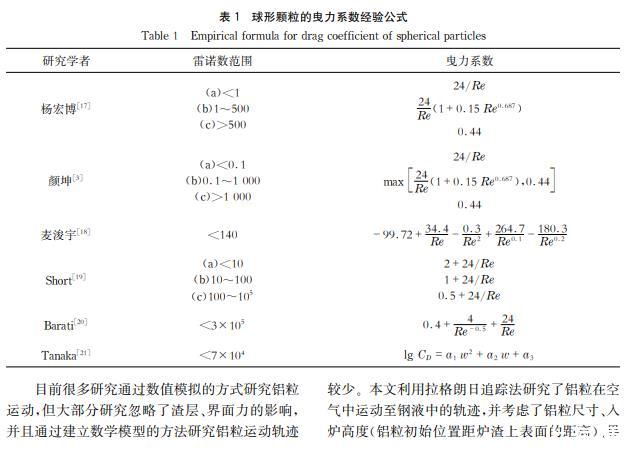

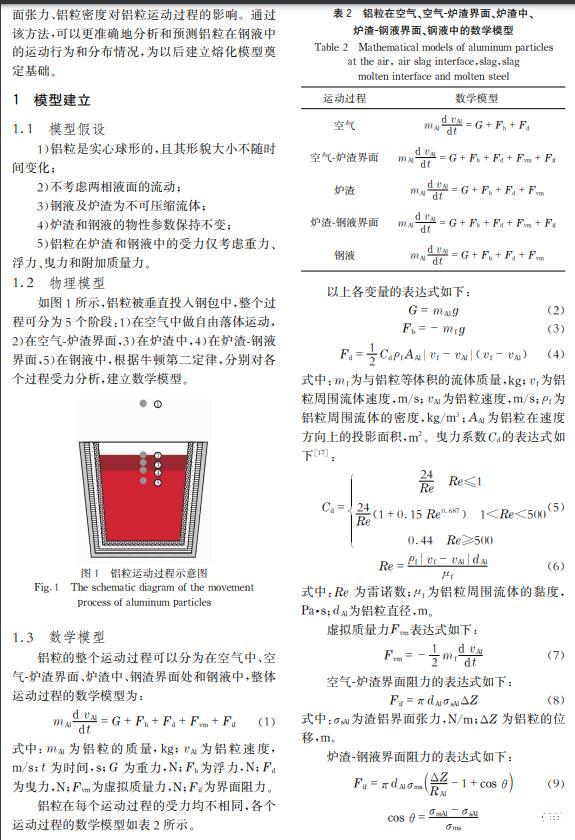

摘要： 二次精煉過程中，鋁是鋼液進(jìn)行脫氧及合金化的主要物料之一，但純鋁的密度小于鋼液，能否穿越渣層與鋼液接觸及接觸時間對鋁的脫氧效果和鋼中溶解鋁的含量有直接影響。在忽略鋁的熔化、溶解及化學(xué)反應(yīng)的情況下，通過對鋁粒運(yùn)動過程受力分析，建立鋁粒在氣-渣-鋼相內(nèi)的三維運(yùn)動數(shù)學(xué)模型，明晰鋁粒尺寸及入爐高度對鋁粒運(yùn)動軌跡的影響。

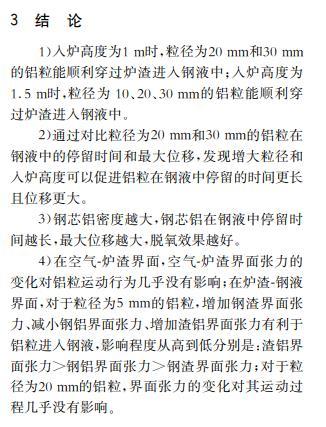

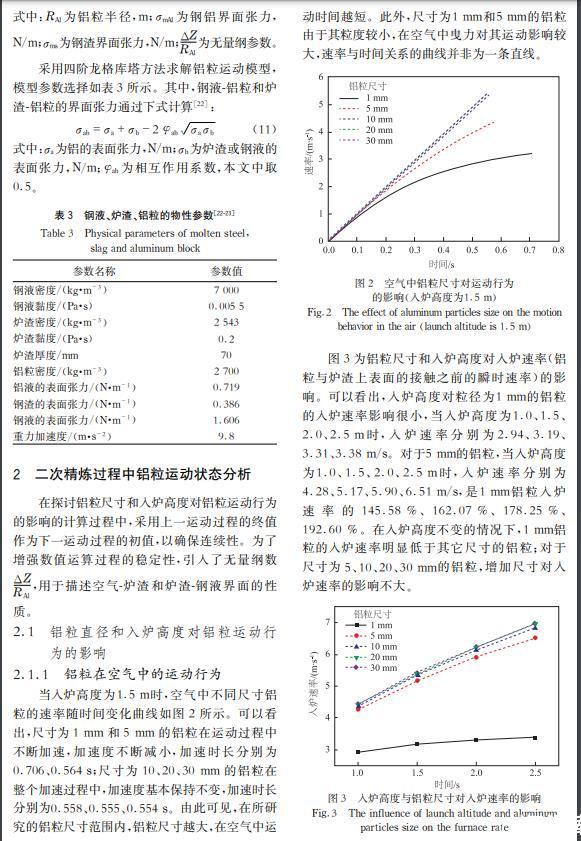

結(jié)果表明：在渣層厚度為70 mm且入爐高度為1~1.5 m的情況下，1 mm和5 mm的鋁粒在渣鋼界面處波動；入爐高度為1 m時，粒徑為10 mm的鋁粒停留在渣鋼界面處，但在入爐高度為1.5 m及以上時可以進(jìn)入鋼液；20 mm及以上尺寸的鋁粒可以進(jìn)入鋼液。在入爐高度為1 m時、30 mm尺寸的鋁粒在鋼液中的停留時間與深度相較于20 mm的基礎(chǔ)上分別增加22.86 %和50.00 %；在鋁粒尺寸為20 mm時、入爐高度為1.5 m時的鋁粒在鋼液中的停留時間與深度在1 m的基礎(chǔ)上分別增加5.71 %和10.00 %。

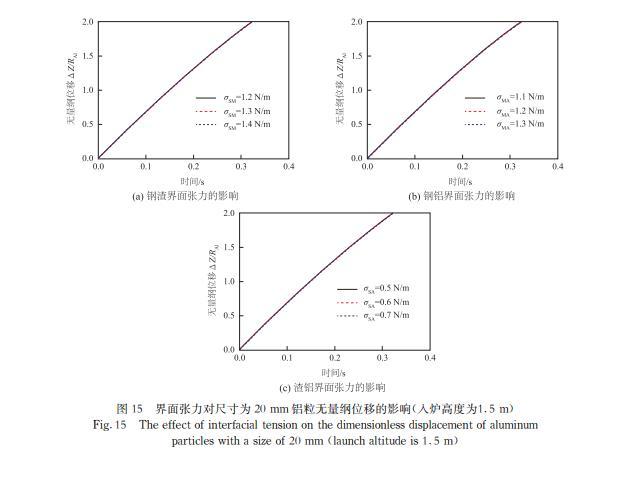

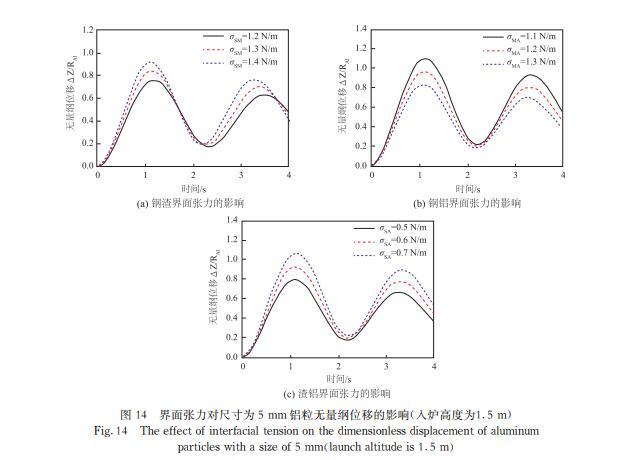

增加鋼渣界面張力、減小鋼鋁界面張力或增加渣鋁界面張力有利于鋁粒進(jìn)入鋼液，而鋁粒的尺寸大于20 mm，界面張力對鋁塊運(yùn)動幾乎沒有影響；增大密度會使鋼芯鋁在鋼液中停留更長時間，有利于鋼液脫氧。
