合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 二甲亞砜與二甲苯異構(gòu)體混合物的體積收縮與表面張力降低效應(yīng)（二）
> 氣田采出水礦化度、無機(jī)鹽濃度和泡排劑含量對界面張力的影響
> 3種增效劑對滅草松AS、草銨膦AS、高效氟吡甲禾靈EC增效作用及表面張力影響（一）
> 數(shù)碼印花活性墨水品控鑒定從哪些方面著手？
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——顆粒在單層膜上的阻力系數(shù)
> 采空區(qū)CO2地層水系統(tǒng)的界面張力(IFT)影響規(guī)律
> ?《Nature》論文致謝欄常客：超微量天平的生物膜研究顛覆性應(yīng)用
> 新制備的抗溶脹表層復(fù)合水凝膠可減少由溶脹引起的界面張力
> 泡沫酸液表面張力調(diào)控與無機(jī)礦物溶蝕解堵特性研究（一）
> 水介質(zhì)和pH 6.8介質(zhì)的表面張力，溶水介質(zhì)表面張力計算方法
推薦新聞Info
-
> 利用高通量表面張力儀探究三硅氧烷離子液體的吸附動力學(xué)
> 基于Delta-8表面張力儀的三硅氧烷離子液體動態(tài)吸附行為分析
> 偏硼酸鈉復(fù)配表面活性劑用于樁西高鈣鎂油藏超低界面張力驅(qū)油體系研究?
> 樁西原油與耐垢堿/表面活性劑復(fù)合體系的動態(tài)界面張力行為
> APTES在絹云母表面的周期性自組裝特性
> APTES/乙醇溶液處理與絹云母粉末表面張力測定
> 絹云母粉末表面APTES自組裝及其張力變化
> 堿是如何影響重烷基苯磺酸鹽體系的界面張力的？（二）
> 堿是如何影響重烷基苯磺酸鹽體系的界面張力的？（一）
> 羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應(yīng)用（三）
工業(yè)廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應(yīng)用（三）
來源：礦業(yè)研究與開發(fā) 瀏覽 687 次 發(fā)布時間:2025-11-19
2.3吸附機(jī)制分析
2.3.1紅外光譜分析

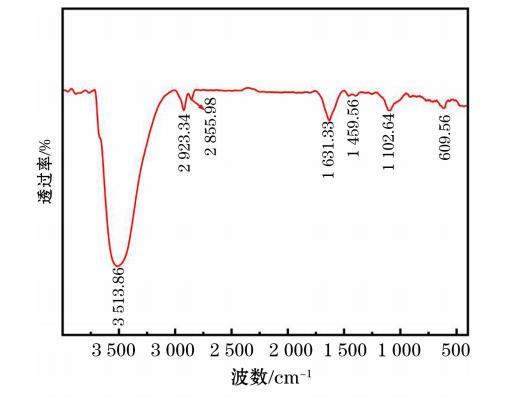

圖4顯示了YTDB的紅外光譜測試結(jié)果。由圖4可知，3513.86 cm?1處出現(xiàn)了一處弱寬峰，是N—H伸縮振動峰；2923.34 cm?1出現(xiàn)的弱峰以及2855.98 cm?1處出現(xiàn)的弱峰分別是—CH?—對稱伸縮振動峰以及非對稱伸縮振動峰；1631.33 cm?1處和1459.56 cm?1處出現(xiàn)的兩個峰，均為—NH?彎曲振動吸收峰；1102.64 cm?1處出現(xiàn)了一個弱寬峰，是C—N伸縮振動吸收峰。
圖4 YTDB紅外光譜測試結(jié)果

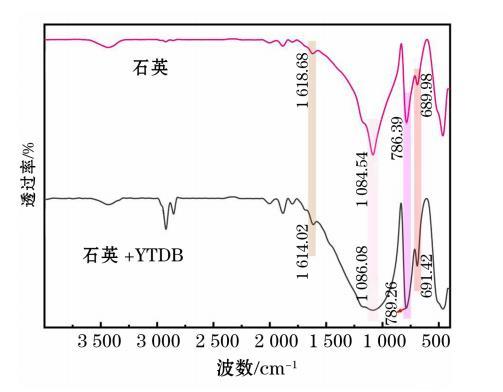

圖5顯示了石英與YTDB作用前后的紅外光譜圖譜。對比石英的紅外圖譜可以看出，出現(xiàn)了圖4中YTDB中含有的N—H伸縮振動峰、—CH?—伸縮振動峰以及—NH?彎曲振動吸收峰，說明YTDB已在石英表面發(fā)生了吸附作用。1084.54 cm?1處Si—O—Si反對稱伸縮振動吸收峰藍(lán)移至1086.08 cm?1;786.39 cm?1處Si—O鍵對稱伸縮振動吸收峰紅移至789.26 cm?1處。然而，發(fā)生作用的圖譜中并未有新的峰產(chǎn)生，這表明YTDB與石英之間產(chǎn)生的吸附作用為物理吸附。1618.68 cm?1處—OH的反對稱伸縮振動吸收峰紅移至1614.02 cm?1,這可能是由于藥劑所含有的—OH或—NH與石英表面產(chǎn)生氫鍵作用。綜上所述，石英與YTDB之間發(fā)生了物理吸附與氫鍵吸附作用。
圖5石英與YTDB吸附前后紅外光譜測試結(jié)果
2.3.2表面張力分析
圖6顯示了DDA與YTDB在石英礦漿中的表面張力。由圖6可知，隨著捕收劑濃度增大，液體的表面張力均逐漸降低。在DDA捕收體系中，當(dāng)濃度增加到100 mg/L時，液體的表面張力開始趨于穩(wěn)定，再增加DDA濃度，表面張力變化不大。故DDA體系下，液體的最低表面張力約為33.79 mN/m,臨界膠束濃度為100 mg/L;在YTDB捕收體系中，當(dāng)濃度增加到60 mg/L時，液體的表面張力開始趨于穩(wěn)定，再增加YTDB濃度，表面張力變化不大。故YTDB體系下，液體的最低表面張力約為29.67 mN/m,臨界膠束濃度為60 mg/L.綜上所述，從表面張力來看，YTDB形成膠束和降低表面張力能力更強(qiáng)，疏水性更好，捕收能力更強(qiáng)。
圖6石英與不同濃度捕收劑作用后表面張力測試結(jié)果
2.3.3 Zeta電位分析
不同pH條件下，石英、石英與YTDB作用后以及石英與YTDB和淀粉作用后的Zeta電位測試結(jié)果。當(dāng)pH<2.2時，石英帶正電，加入YTDB后，電位明顯升高，此時YTDB主要于石英表面發(fā)生氫鍵吸附；當(dāng)pH為2.2——7.2時，石英表面帶負(fù)電，加入YTDB后，YTDB與石英表面發(fā)生離子吸附并伴隨氫鍵吸附，此時YTDB+石英與石英之間電位差開始增大；當(dāng)pH>7.2時，此時石英表面帶負(fù)電，加入YTDB后，由于pH的不斷增大，YTDB陽離子不斷減少，此時YTDB與石英表面發(fā)生氫鍵吸附作用，YTDB+石英與石英之間電位差不斷減小。石英與YTDB和淀粉共同作用時，對比石英與YTDB單獨作用可以發(fā)現(xiàn)，兩者變化接近，這表明淀粉對YTDB在石英表面吸附行為影響較小。
不同pH條件下，赤鐵礦、赤鐵礦與YTDB作用后以及赤鐵礦與YTDB和淀粉作用后的Zeta電位測試結(jié)果。從圖14可以看出，當(dāng)pH<6.2時，加入YTDB后赤鐵礦電位有所升高，這可能因為YTDB與礦物表面發(fā)生氫鍵作用；當(dāng)pH>6.2時，赤鐵礦負(fù)電位持續(xù)增加，這表明YTDB與赤鐵礦表面發(fā)生離子吸附，且同時伴隨著一定的氫鍵吸附。
當(dāng)赤鐵礦與YTDB和淀粉作用后，對比赤鐵礦與YTDB單獨作用可以發(fā)現(xiàn)，零電點從pH=8.1向左偏移至pH=6.7,這表明淀粉對赤鐵礦產(chǎn)生了吸附作用。當(dāng)pH<6.2時，赤鐵礦帶正電，在赤鐵礦與YTDB體系下，加入淀粉后赤鐵礦電位明顯減小，由于淀粉具有負(fù)電性，此時赤鐵礦與淀粉發(fā)生較為明顯的靜電吸附，并伴隨一定的氫鍵吸附；當(dāng)6.2
不同pH條件下YTDB和礦物作用后與礦物之間的電位差值（以下稱電位變化率），反映YTDB與礦物作用后電位的變化程度。從圖15中可以看出，YTDB的加入對石英和赤鐵礦電位變化率都有顯著的影響，但對比赤鐵礦，石英電位變化更為明顯，尤其當(dāng)2
3結(jié)論
（1）傳統(tǒng)DDA單礦物浮選試驗結(jié)果表明，當(dāng)pH=7、捕收劑用量為20 mg/L時，可以得到石英的回收率為78.36%,赤鐵礦的回收率為12.57%,此時兩者的浮選差異性最大。
（2）YTDB單礦物浮選試驗結(jié)果表明，當(dāng)pH=7、捕收劑用量為15 mg/L時，可以得到石英的回收率為91.27%,赤鐵礦的回收率為12.67%,此時兩者的浮選差異性最大。對比兩者，YTDB對石英的捕收性能要更優(yōu)于傳統(tǒng)捕收劑DDA.
（3）紅外光譜的結(jié)果表明，石英與YTDB之間發(fā)生了物理吸附與氫鍵吸附作用；表面張力測試結(jié)果表明，相比于傳統(tǒng)捕收劑DDA,YTDB形成膠束和降低表面張力能力更強(qiáng)，疏水性更好，這有助于輸送更多脈石礦物進(jìn)入泡沫區(qū)；Zeta電位的結(jié)果表明，在YTDB與淀粉的共同作用下，YTDB對石英的吸附能力遠(yuǎn)強(qiáng)于赤鐵礦，而淀粉對赤鐵礦的吸附能力遠(yuǎn)強(qiáng)于石英，正是因為兩者吸附差異性，才能更好地選擇性捕收石英。
