2實驗方法步驟

2.1孔隙度測試

測試步驟如下：（1）將巖心在烘箱（溫度設為105°C）中烘干12h,12h以后迅速稱量巖心干重，記為m0.（2）將巖心放在夾持器中，用真空泵對其抽真空5h以上。（3）對巖心逐級加壓注蒸餾水進行飽和，并最終在40°C18MPa下飽和12h以上，然后稱量巖心的飽和重，記為m1.（4）根據下式計算巖心孔隙度：

δ=(m1-m0)/ρV（1）

式中：δ為巖心的孔隙度；m0為巖心干重，單位為g;m1為巖心飽和重，單位為g;ρ為巖心中水的密度（實驗條件下），單位為g/ml;V為巖心體積，單位為ml.

2.2殘余氣飽和度測試

測試步驟如下：（1）據Liu等測定的CO2在各溶液（質量濃度為10%）中的溶解度，分別配置飽和CO2的驅替液。（2）將已測孔隙度的巖心放入巖心夾持器中，用超臨界CO2飽和，并通過回環壓控制系統將回壓控制在10MPa,環壓控制在20MPa;通過恒溫箱將系統溫度控制在40°C,維持8h以上，確保巖心、驅替液、CO2溫度均達到實驗設定溫度。（3）以恒定的1ml/min流速將飽和CO2的驅替液注入巖心，進行水驅替CO2實驗，記錄上、下流壓力及出氣量。（4）待氣體流量計的讀數變為0,迅速切換至排水法測定氣體流量系統，并每隔1min記錄一次讀數。（5）當有液體流出后，記錄出水時間，并改為5min記錄一次讀數，每隔15min取一次液體樣，分別用NaOH溶液和HCl溶液滴定，并記錄消耗滴定液的體積量。（6）待到排出水的速率和消耗的滴定液體積達到穩定后，停止注水，關閉巖心夾持器出口端、入口端閥門，撤掉回、環壓，清洗巖心，結束實驗。（7）根據下式計算殘余CO2飽和度：

Sgr=V3/δV（2）

式中：Sgr為地下水回流后被束縛在巖石孔隙中的殘余氣飽和度；V3為殘留在巖石孔隙中的CO2體積（實驗條件下），單位為ml;δ為巖心的孔隙度；V為巖心體積，單位為ml.

3實驗結果分析與討論

3.1巖心夾持器入口、出口壓力的變化特征

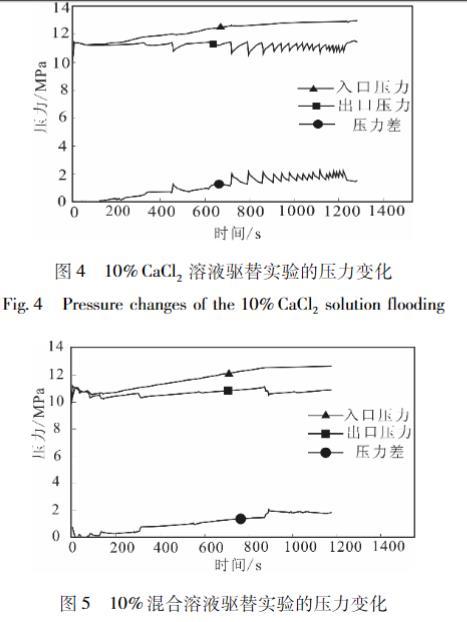

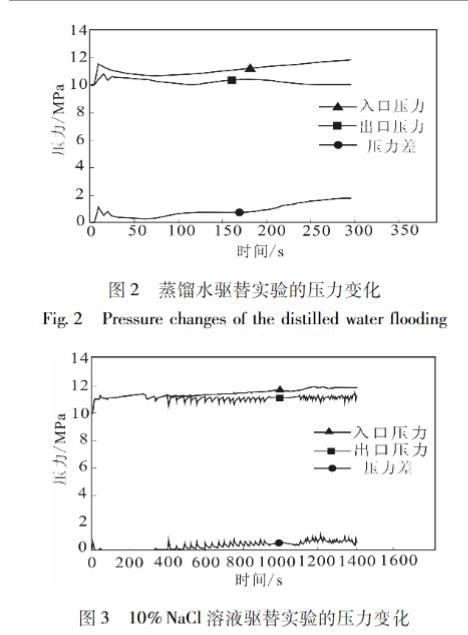

雖然在實驗開始前,會通過回壓控制裝置將壓設置在10 MPa,但是在實驗過程中巖心夾持度的巖心放器的人口、出口壓力會出現波動。通過實驗得到通過回巖心夾持器人口、出口壓力及二者壓力差的變化

由壓力曲線的變化,可以發現,入口、出口溫度均達到壓力剛開始都迅速升高,然后趨于平緩,總體呈飽微上升趨勢，最終都趨于穩定。因為巖心夾持器口端回壓設置為10MPa，即只有在出口壓力超0MPa時，CO2氣體才能流出。驅替開始階段力在巖心夾持器內聚集，所以入口、出口壓力剛開始都迅速升高。因為巖心孔隙十分曲折復雜，驅替液對巖石孔隙中CO2的作用力極不穩定，所以出口端的出氣速率是劇烈變化的。而入口端是均勻的氣液混合相通過，因此入口壓力波動都比較平緩。而出口端出氣速率不穩定，所以出口壓力的波動都較為劇烈。

入口和出口的壓力差總體上隨時間趨于穩定，但中間會隨著出口端壓力的波動而波動。壓力差隨時間的變化以驅替液突破巖心的時間為分界點:驅替液突破巖心前，壓力差波動相對較為劇烈(活塞式驅替階段);驅替液突破巖心后，壓力差趨于穩定(攜帶式驅替階段)。因為驅替液突破巖心后，從巖心中驅替出的CO2氣體大為減少，這部分CO2氣體對出口端壓力的影響極小，所以驅替液突破巖心后，壓力差趨于穩定。

3.2CO2流量隨時間的變化特征

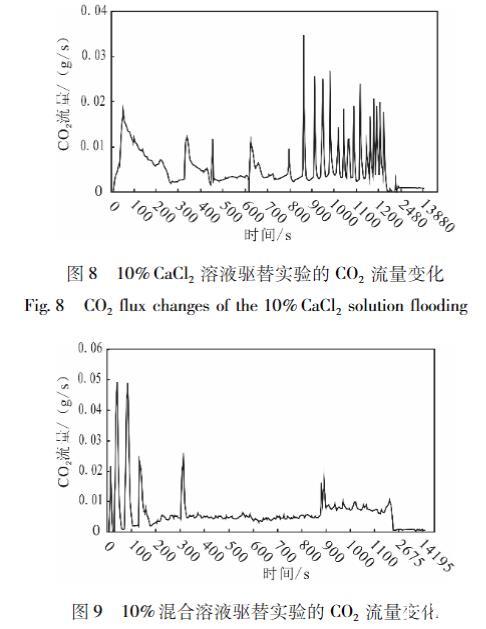

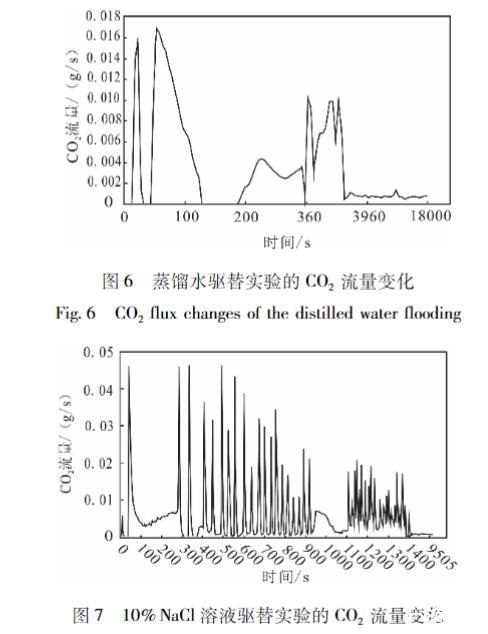

在驅替實驗開始后，驅替出來的CO2氣體流量也是隨時間變化的。實驗得到的CO2流量隨時間的變化如圖6到圖9所示。

由CO2流量曲線可以發現，以驅替液突破巖心為分界點，也可以將CO2流量隨時間變化劃分為兩個階段:驅替液突破巖心前，CO2流量隨時間都發生較大的波動(活塞式驅替階段);驅替液突破巖心后，CO2氣體流量迅速減少，并且最終趨于一個穩定值，CO2流量曲線幾乎不再波動帶式驅替階段)。因為活塞式驅替階段中驅替出的CO2速率是劇烈變化的，所以CO2流量隨時間發生了較大的波動。這一穩定值的出現，是因為實驗開始一段時間后，巖心中可被驅替的超臨界CO2已被完全驅替，巖心中只剩下被毛細力所束縛的CO2。驅替液流出后，由于溫度和壓力的降低，本來溶解在驅替液中的CO2散逸出來，而驅替液初始溶解的CO2量是一定的，散逸出的CO2也是一定的，所以CO2氣體流量最終趨于穩定。對比圖6一圖9發現，10%NaCl和10%CaCl2溶液驅替實驗的CO2流量曲線隨時間波動最為劇烈，混合溶液次之，波動最小的是蒸餾水驅替實液驗的CO2流量曲線。

與圖2一圖4的壓力變化圖相比較發現，出口端與入口端之間壓力差隨時間的變化，與CO2流量隨時間的變化有著很好的對應關系:壓力差曲分線為波峰處，對應的流量曲線也是波峰，波谷以力及平緩段也對應很好。
